Dev Report 03:
Kettenlängung und Cam Validation im Digital Twin
Im dritten Dev Report geht es um einen mechanischen Effekt, der in realen Anlagen oft unterschätzt wird: Kettenlängung. Eine Kette verhält sich in der Praxis nie ideal. Sie verändert sich über die Zeit, Positionen verschieben sich und das Timing kann aus dem geplanten Ablauf laufen. Genau diese Abweichungen können bei Motion-Control-Anwendungen, elektronischen Kurvenscheiben und taktabhängigen Bewegungen entscheidend werden. Mit der NexaTwin Mechanic Validation möchten wir solche Effekte nicht erst an der realen Maschine sichtbar machen. Ziel ist es, Kettenlängung bereits im digitalen Zwilling zu simulieren, zu bewerten und für die spätere reale Einstellung nutzbar zu machen.
Warum Kettenlängung in realen Anlagen kritisch ist
In der idealen Simulation verhalten sich mechanische Komponenten exakt so, wie sie geplant wurden. In der realen Anlage ist das anders. Ketten längen sich, Nockenpositionen verschieben sich und Abstände verändern sich. Das kann dazu führen, dass ein ursprünglich korrektes Cam Profil unter realen mechanischen Bedingungen nicht mehr sauber passt. Bewegungsabläufe laufen aus dem Timing, Übergaben verschieben sich oder Positionen stimmen nicht mehr mit der erwarteten Logik überein. Gerade deshalb ist es wichtig, mechanische Abweichungen früh sichtbar zu machen.
Was aktuell in NexaTwin entsteht
Ein Schwerpunkt der aktuellen Entwicklung ist die einstellbare Kettenlängung innerhalb der NexaTwin Mechanic Validation. Damit soll nachvollziehbar gemacht werden, wie sich eine gelängte Kette auf Kinematik, Nockenpositionen und Cam Validation auswirkt.
-
- einstellbare maximale Kettenlängung in Prozent
-
- Live-Veränderung über einen Schieberegler
-
- sichtbare kinematische Auswirkungen im digitalen Zwilling
-
- farbliches Feedback zur Kettenlängung und Sichtbarkeit von Nockenabständen
-
- Darstellung von Positionsänderungen der Nocken
-
- Grundlage für spätere reale Cam-Einstellungen
Kettenlängung live verändern und sichtbar machen

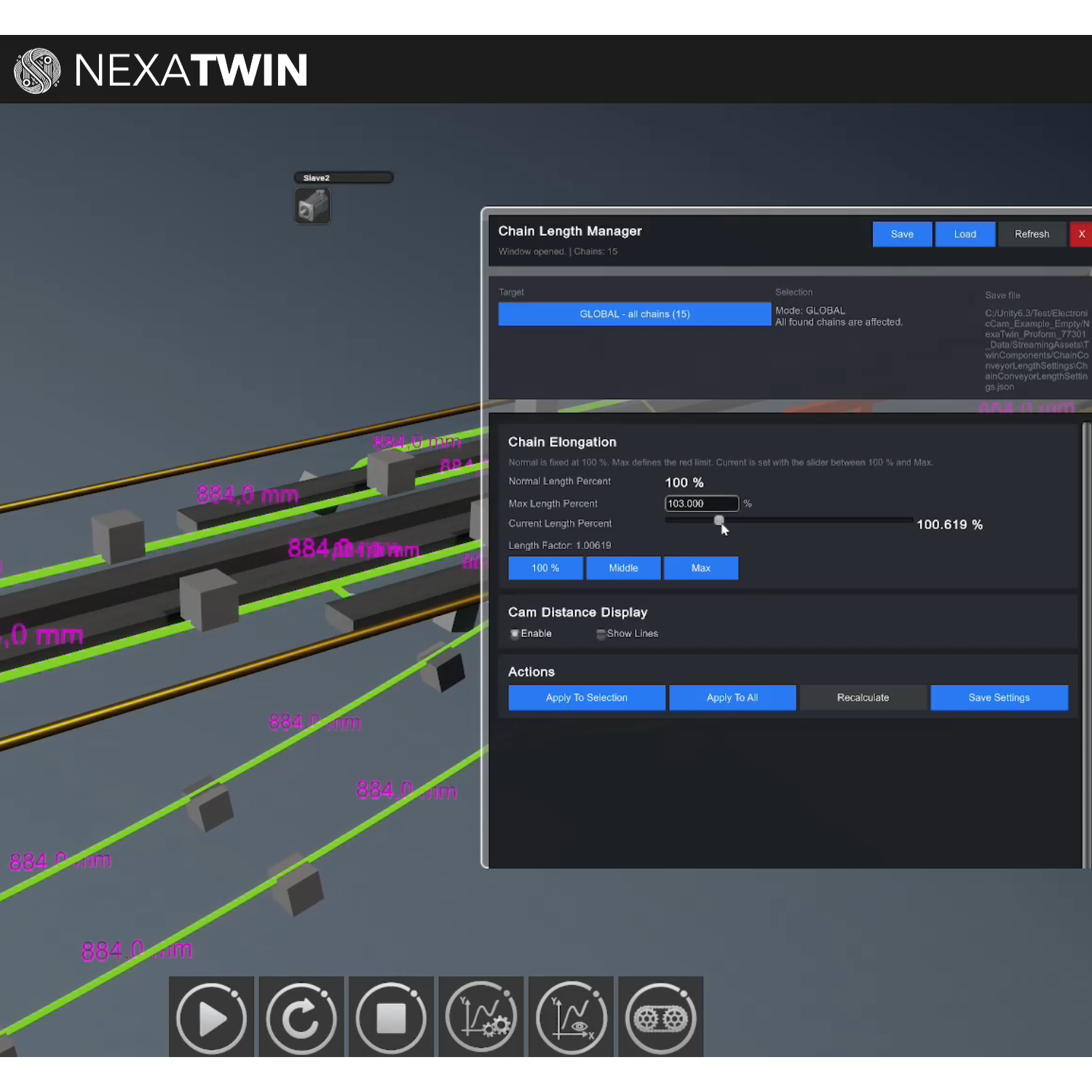

Für die Simulation kann eine maximale Kettenlängung definiert werden. Damit lässt sich abbilden, wie stark sich eine Kette im realen Betrieb verlängern darf oder bereits verlängert hat. Zur Laufzeit kann die Kettenlängung zwischen Normalzustand und maximaler Längung verändert werden. Über einen Schieberegler wird direkt sichtbar, wie sich Kinematik, Kettenposition und Nockenlage verändern. Dadurch wird aus einem abstrakten mechanischen Effekt ein nachvollziehbares digitales Szenario.
Farbliches Feedback für den Kettenzustand
Damit der aktuelle Zustand der Kette schnell erkennbar ist, wird die Kettenlängung visuell im NexaTwin dargestellt. Grün steht für keine oder minimale Längung, Gelb für mittlere Längung und Rot für maximale Längung. Dieses farbliche Feedback hilft dabei, den mechanischen Zustand direkt einzuordnen. Anwender müssen nicht nur Zahlenwerte interpretieren, sondern sehen unmittelbar, in welchem Bereich sich die Kettenlängung befindet. Das unterstützt Review, Training und technische Bewertung im digitalen Zwilling.
Cam-Positionen und Nockenabstände prüfen
Besonders wichtig ist nicht nur die Kettenlängung selbst, sondern ihr konkreter Einfluss auf Cam-Positionen und Nockenabstände. Wenn sich eine Kette längt, verschieben sich Positionen. Dadurch verändern sich Abstände und Bewegungsabläufe können aus dem geplanten Timing geraten. NexaTwin soll diese Positionsänderungen sichtbar machen. So lässt sich nachvollziehen, wie sich mechanische Längung auf den gesamten Bewegungsablauf auswirkt. Damit wird Cam Validation realistischer, weil nicht nur ideale Kurvenprofile betrachtet werden.
Warum Cam Profile realistische Mechanik brauchen
Vordefinierte Cam Profile funktionieren in der Praxis nur dann sauber, wenn die mechanischen Bedingungen dazu passen. Ein Profil kann im idealen Modell korrekt wirken, aber unter realen Bedingungen durch Kettenlängung, Positionsverschiebungen oder veränderte Nockenabstände an Genauigkeit verlieren. Genau hier entsteht der Nutzen einer digitalen Mechanic Validation. Der Digital Twin zeigt nicht nur den geplanten Bewegungsablauf, sondern macht sichtbar, wie mechanische Abweichungen diesen Ablauf beeinflussen. So lassen sich Cam Profile unter realistischeren Bedingungen prüfen.
Was die NexaTwin Chain Simulation unterstützen soll
Die NexaTwin Chain Simulation soll helfen, den Unterschied zwischen idealem Modell und realer Anlage besser zu verstehen. Dabei geht es nicht nur um Visualisierung, sondern um technische Bewertung und Vorbereitung realer Einstellungen.
-
- mechanische Kettenlängung früh sichtbar machen
-
- Positionsänderungen der Nocken nachvollziehbar darstellen
-
- Cam Profile unter realistischeren Bedingungen validieren
-
- prozentuale Längung für spätere reale Einstellungen nutzbar machen
-
- Abweichungen zwischen idealem Modell und realer Anlage besser verstehen
NexaTwin als Werkzeug für Mechanic Validation
Mit der Simulation von Kettenlängung entwickelt sich NexaTwin weiter in Richtung praxisnaher Mechanic Validation. Es geht nicht nur darum, ideale Bewegungen darzustellen, sondern reale mechanische Effekte verständlich und bewertbar zu machen. Das ist besonders relevant für Motion Control, elektronische Kurvenscheiben, Kettensimulation, virtuelle Inbetriebnahme und Antriebstechnik.
-
- Maschinenbau und Antriebstechnik
-
- Motion-Control-Anwendungen
-
- virtuelle Inbetriebnahme
-
- SPS- und PLC-nahe Automatisierung
-
- Cam Validation
-
- Kettensimulation und technische Validierung vor der realen Maschine
Fazit: Reale mechanische Effekte im Digital Twin sichtbar machen
Kettenlängung ist ein gutes Beispiel dafür, warum ein Digital Twin mehr leisten muss als ideale Bewegungen darzustellen. In realen Anlagen verändern sich mechanische Bedingungen. Diese Veränderungen beeinflussen Positionen, Abstände, Timing und damit auch die Gültigkeit von Cam Profilen. Mit der NexaTwin Chain Simulation möchten wir genau diese Zusammenhänge sichtbar machen. Kettenlängung, Nockenpositionen und Cam Validation werden im digitalen Zwilling nachvollziehbar und können später als Grundlage für reale Maschineneinstellungen dienen. Damit wird NexaTwin zu einem Werkzeug, das technische Zusammenhänge von der digitalen Validierung bis zur realen Maschine unterstützt.
